Technika transportu wewnętrznego
Transportowe elementy kulowe
Transportowe elementy kulowe umożliwiają przesuwanie i obracanie ładunków w dowolnym kierunku na płaszczyźnie transportowej. Stosuje się je w stołach kulowych, stanowiskach montażowych i systemach transportu wewnętrznego.
Czym są transportowe elementy kulowe?

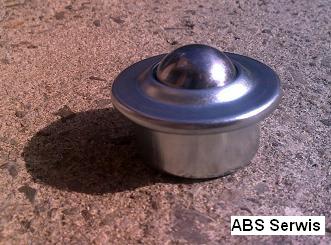

Element kulowy, nazywany również jednostką kulkową transferową lub łożyskiem transferowym, podtrzymuje ładunek na swobodnie obracającej się kuli nośnej. W obrocie handlowym spotyka się także potoczne określenia „żabie oczka” i „rybie oczka”. Przy doborze warto posługiwać się rysunkiem i wymiarami, ponieważ nazwy potoczne bywają niejednoznaczne.
Budowa elementu kulowego
Typowy zespół składa się z obudowy, dużej kuli nośnej oraz małych kulek podpierających. Kulki podporowe umożliwiają obrót kuli głównej i przenoszą obciążenie na korpus. Rozwiązanie pozwala zmieniać kierunek przesuwania ładunku bez przestawiania rolek.
W zależności od wykonania stosuje się obudowy stalowe, zabezpieczone powłoką antykorozyjną, nierdzewne lub z tworzywa. Materiał kuli i obudowy należy dobrać do powierzchni transportowanego przedmiotu, obciążenia i środowiska pracy.
Właściwości i zastosowania
- Możliwość przesuwania i obracania ładunku w wielu kierunkach.
- Prosta, zwarta konstrukcja ułatwiająca zabudowę w stole transportowym.
- Ograniczenie oporów przemieszczania ładunków o odpowiednio sztywnym i równym spodzie.
- Możliwość zestawienia wielu jednostek w powierzchnię podpierającą.
Elementy kulowe wykorzystuje się w stanowiskach pakowania i montażu, stołach manipulacyjnych oraz w strefach zmiany kierunku transportu. Prawidłowo zaprojektowany układ ułatwia pozycjonowanie przedmiotów i odciąża pracowników.
Jak dobrać transportowe elementy kulowe?
| Parametr | Co należy sprawdzić |
|---|---|
| Obciążenie | Masę ładunku, nierównomierny rozkład nacisków, udary i liczbę jednostek rzeczywiście podpierających przedmiot. |
| Wymiary i montaż | Średnicę kuli, wysokość roboczą, wymiary korpusu, rozstaw i sposób mocowania. |
| Powierzchnia ładunku | Sztywność, płaskość i podatność spodu na odkształcenia lub zarysowania. |
| Warunki pracy | Temperaturę, wilgoć, pył, kontakt z chemikaliami oraz wymagania ochrony przed korozją. |
| Pozycja pracy | Dopuszczalną orientację montażu i prędkość przesuwu według dokumentacji konkretnego wykonania. |
Nośność i zakres temperatur nie są jednakowe dla wszystkich elementów kulowych. Należy potwierdzić je w karcie konkretnego modelu. Nie wolno wyznaczać dopuszczalnego obciążenia stołu wyłącznie przez pomnożenie liczby zamontowanych jednostek przez ich nośność katalogową.
Eksploatacja i utrzymanie
Należy kontrolować swobodę obrotu kuli, stan mocowania i czystość powierzchni roboczej. Zanieczyszczenia oraz przeciążenia mogą zwiększać opór ruchu i skracać trwałość zespołu. Czyszczenie i ewentualne smarowanie należy prowadzić zgodnie z zaleceniami producenta danego elementu.
Oferta i dobór w ABS Serwis
Aktualną ofertę handlową sprawdzisz w sklepie abscmt.pl. Aby zapytać o dobór lub dostępność, podaj wymiary, sposób montażu, masę ładunku i warunki pracy.
